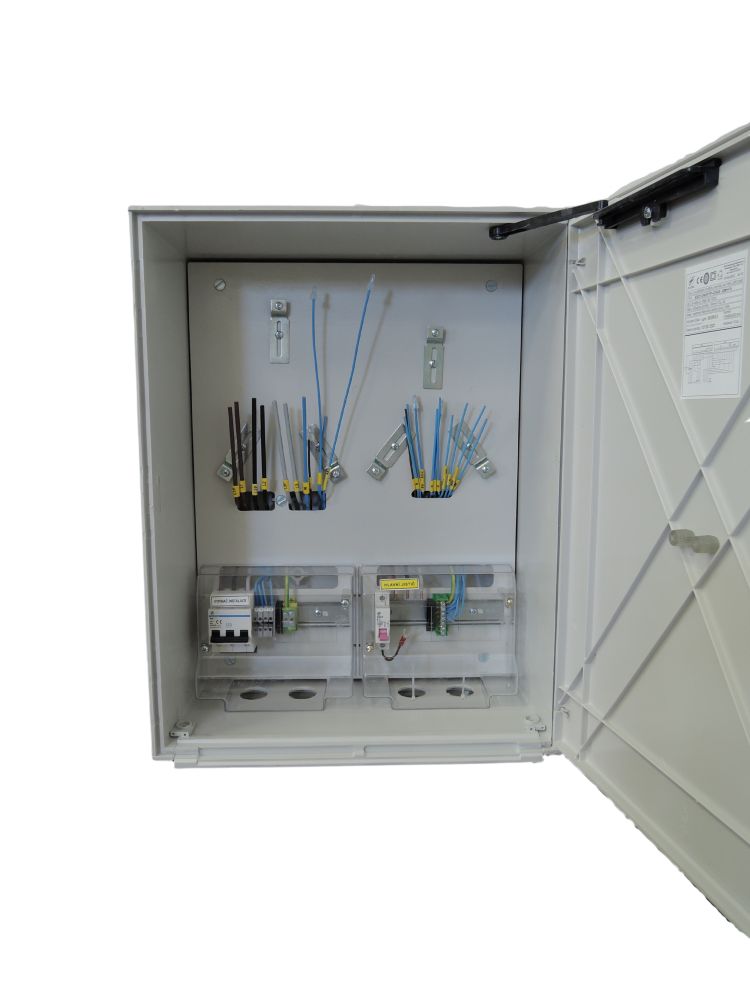

ER212/NVP7P-C/63-QM+FV Elektroměrová skříň (výklenek) s vypínačem (verze uni 2025 ČEZ+EGD)

Popis produktu

Elektroměrová skříň (výklenek) s vypínačem (verze uni 2025 ČEZ+EGD).

• E.ON



• značení:



  • ER212/NVP7P-C/63-QM+FV


  • E - elektroměrový rozváděč pro přímé měření do 63 A


  • R - samostatný modul pro umístění měřící soupravy


  • 2 - prostor pro osazení dvoutarifního třífázového elektroměru


  • 1 - počet elektroměrů


  • 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON


  • N - celoplastové provedení z termosetu (reaktoplastu)


  • K - kompaktní celek


  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou


  • 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756


  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou


  • C - celoplastové monolitické provedení skříně


  • QM - osazeno vypínačem instalace








• přístrojová výzbroj:



  • 1 x svorkovnice PEN


  • řadové svorky


  • přístroje na elektroměrové desce s plombovatelným krytem jističů








• je určený jako měřící zařízení pro měření spotřeby elektrické energie


• vhodný zejména pro rodinné domky, rekreační chaty, chalupy...


• distribuční část je určena pro používání minimálně osobami znalými, elektroměrová část je určena pro používání laiky


• určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce


• rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření


• rozváděče jsou dodávány bez hlavního jističe


• výrobek dle požadavků normy ČSN EN 61439-1 ed.2, ČSN EN 61 439-3, ČSN EN 61439-5 ed.2, ČSN 33 3320 ed.2, PNE 35 7030, PNE 35 7000




• technické parametry:



  • distribuční síť: E.ON


  • uspořádání rozvaděče: samostatný


  • uspořádání měřící soustavy: dvoutarifní třífázový


  • počet elektroměrů: 1


  • druh rozvaděče: elektroměrový pro přímé měření


  • tělo rozvaděče: X


  • počet jistících sad: 0


  • pojistkový spodek: bez pojistkového spodku


  • materiálové provedení: termoset


  • konstrukční provedení: vestavná


  • způsob připojení přívodu: P - konstrukční svorka


  • průřez vodičů přívodu: 16 mm2


  • způsob připojení vývodu: P - konstrukční svorka


  • průřez vodičů vývodu: 16 mm2


  • uzavíraní dveří: jednobodové se čtyřhranem 6x6 mm


  • jmenovitý proud: 63 A


  • jmenovité napětí: 230/400 V


  • stupeň krytí: IP44


  • jmenovitý kmitočet: 50 Hz


  • výška: 600 mm


  • šířka: 470 mm


  • hloubka: 220 mm
