ER212/NKP7P-C/63-QM+FV Elektroměrová skříň (pilíř) s vypínačem (verze uni 2025 ČEZ+EGD)
Kód dodavatele: 555000127
Značka:
DCK Holoubkov
Typ přístroje:
Elektroměrová skříň
Krytí (IP):
IP44
Dimenzovaný proud:
63 A
Počet míst pro elektroměr:
1
Počet míst pro HDO:
1
Způsob montáže:
Kompaktní pilíř
Materiál:
Plast
Počet řad rozvaděčů:
1
Počet polí:
1
S montážní deskou:
Ano
Barva:
Šedá
Šířka:
470 mm
Výška:
1810 mm
Hloubka:
220 mm
Kmitočet:
50 Hz
Popis produktu
Elektroměrová skříň (pilíř) s vypínačem (verze uni 2025 ČEZ+EGD).
- E.ON
- značení:
- ER212/NKP7P-C/63-QM+FV
- E - elektroměrový rozváděč pro přímé měření do 63 A
- R - samostatný modul pro umístění měřící soupravy
- 2 - prostor pro osazení dvoutarifního třífázového elektroměru
- 1 - počet elektroměrů
- 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON
- N - celoplastové provedení z termosetu (reaktoplastu)
- K - kompaktní celek
- P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
- 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756
- P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
- C - celoplastové monolitické provedení skříně
- QM - osazeno vypínačem instalace

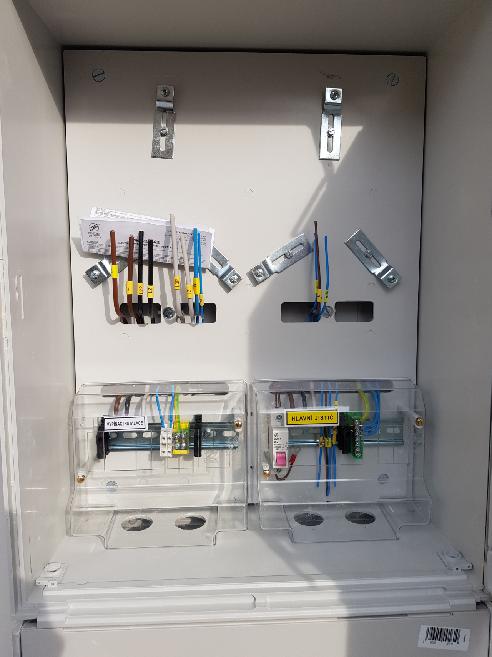

- přístrojová výzbroj:
- 1 x svorkovnice PEN
- řadové svorky
- přístroje na elektroměrové desce s plombovatelným krytem jističů
- je určený jako měřící zařízení pro měření spotřeby elektrické energie
- vhodný zejména pro rodinné domky, rekreační chaty, chalupy...
- distribuční část je určena pro používání minimálně osobami znalými, elektroměrová část je určena pro používání laiky
- určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
- rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření
- rozváděče jsou dodávány bez hlavního jističe
- výrobek dle požadavků normy ČSN EN 61439-1 ed.2, ČSN EN 61 439-3, ČSN EN 61439-5 ed.2, ČSN 33 3320 ed.2, PNE 35 7030, PNE 35 7000
- technické parametry:
- distribuční síť: E.ON
- uspořádání rozvaděče: samostatný
- uspořádání měřící soustavy: dvoutarifní třífázový
- počet elektroměrů: 1
- druh rozvaděče: elektroměrový pro přímé měření
- tělo rozvaděče: X
- počet jistících sad: 0
- pojistkový spodek: bez pojistkového spodku
- materiálové provedení: termoset
- konstrukční provedení: pilíř
- způsob připojení přívodu: P - konstrukční svorka
- průřez vodičů přívodu: 16 mm2
- způsob připojení vývodu: P - konstrukční svorka
- průřez vodičů vývodu: 16 mm2
- uzavíraní dveří: jednobodové se čtyřhranem 6x6 mm
- jmenovitý proud: 63 A
- jmenovité napětí: 230/400 V
- stupeň krytí: IP44
- jmenovitý kmitočet: 50 Hz
- výška: 1810 mm
- šířka: 470 mm
- hloubka: 220 mm
